CO₂激光器应用之打标、切割、焊接
在工业场所中常见的二氧化碳激光设备主要有CO₂激光打标机、CO₂激光切割机、CO₂激光焊接机等,在这些设备中,核心部件激光器都是二氧化碳激光器(CO₂激光器)那么激光器的原理以及在使用的时候需要注意些什么问题呢?下面深圳大通激光有限公司就来给大家说说CO₂激光器的工作原理以及CO₂激光器的使用注意事项。
CO₂激光器的工作原理
CO₂激光器中,主要的工作物质由二氧化碳、氮气、氦气三种气体组成。其中二氧化碳是产生激光辐射的气体,氮气及氦气为辅助性气体。加入其中的氦,可以加速010能级热弛预过程,因此有利于激光能级100及020的抽空。氮气加入主要在CO2激光器中起能量传递作用,为CO₂激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。
CO₂激光器的激发条件:放电管中,通常输入几十毫安或几百毫安的直流电流。放电时,放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。这时受到激发的氮分子便和CO₂分子发生碰撞,N2分子把自己的能量传递给CO₂分子,CO₂分子从低能级跃迁到高能级上形成粒子数反转发出激光。
CO₂激光器的使用注意事项
二氧化碳激光器是由二氧化碳气体和氮气、氢气等气体组成,以10.6um的激光波长为激光束产生20千瓦以上的功率,可实现连续性的工作,经常被用在激光打标机、激光切割机上,应用颇为广泛。因其有气体管组成,所以在使用时应当注意很多问题,以免产生不良后果,主要就是这些问题需要注意,首先在使用的时候,应该先接通冷却水,然后再开始工作,保证冷却水管充满水了以后,还需要经常看一下水温,我们建议的正常水温是在25-30℃左右,这个温度不能过高也不能过低,一旦发现超出这个温度范围,应该立刻停止设备的使用,及时更换冷却水,并休息一段时间。另外链接激光管的两个支承点必须要在激光管总长四分之一的点上,保证冷却水的流量在2L-4L/分钟,否则效果不好,会引起跳模,并且导致激光管功率下降。冷却水回水口在水箱内一定要被水淹盖,否则每次关开机时激光管内冷却水灌不满现象出现。在调整激光器的时候,通过调整激光器的支撑点和选择激光器的方位来获得激光输出的最稳定效果,在二氧化碳激光器使用过程中,如果发现冷却水管有水垢出现,需要及时清理。由于CO₂激光器是高精密仪器,在安装调试使用的时候一定要谨慎注意。
二氧化碳激光器在激光打标机中是应用很广泛的一类,关于每类激光设备和激光器的使用都有很严格的使用规范,所以大家在使用过程中千万要正常使用,避免造成不必要的损失。
那么,重点来了······
大通激光公司经过长期的潜心研究,不断试验,设计出全球独有的超脉冲型射频激励CO2激光器,该激光器具有激光上升下降时间短、光信号脉宽短、脉冲峰值功率高等特点,在玻璃打标方面具有连续型激光器无法比拟的独特优势。
超脉冲技术主要是将原本平均输出的激光能量集中在很短的时间内输出,由于脉冲功率高、时间短,且光斑较圆,因此激光的热传导效应在材料表面产生的应力很低,在高破坏阈值或者易炸裂的材料加工中有非常明显的优势,例如普通玻璃、陶瓷以及皮革等。
上图为深圳市大族激光科技股份有限公司生产的CO₂-H12型玻璃激光打标机,专用于较难以加工的工艺玻璃、普通玻璃打标,内装大通L15P型激光器,带有超脉冲功能,输出高于30W的激光脉冲。

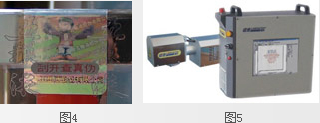

作为最尖端的科技,激光一直以来都在防伪领域扮演着重要的角色。图4为大通激光器应用于宜宾五粮液股份有限公司的防伪标签。图5为北京志恒达科技有限公司研发制造的LASERSmart系列激光喷码机,应用于高速流水线作业,内装大通激光L15P及L25P系列机型,在烟、酒、药品、食品等包装生产线已经有了较广泛的使用。

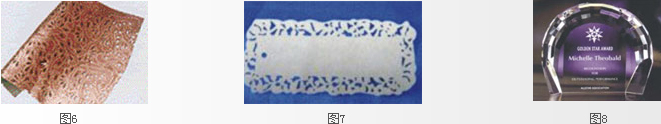

在纺织行业,高加工处理已经开始使用激光技术,例如无尘布料的切割、复杂镂空图案的加工等等。除了常见的材料外,Lasy系列大通激光器还用于切割或加工云母薄片、软木、FRP、ABS、特弗龙、水晶、石棉和橡胶等材料。图6为大通激光器在皮革上镂空,图7为大通激光器在纸张上镂空。二氧化碳激光器很适合应用于水晶材料的加工(图8)。
