稳定型CO2激光器

发布时间：2016/11/22 14:57:56　点击量：

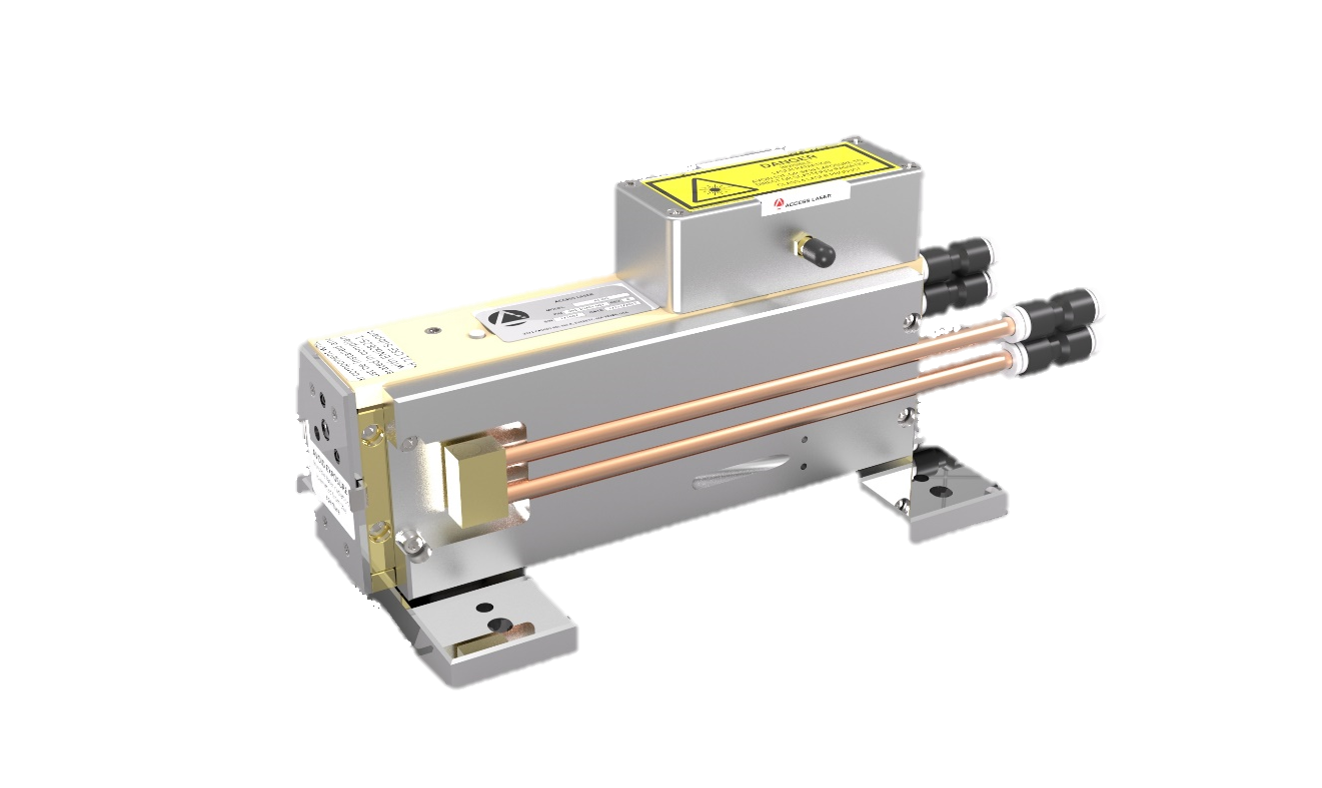

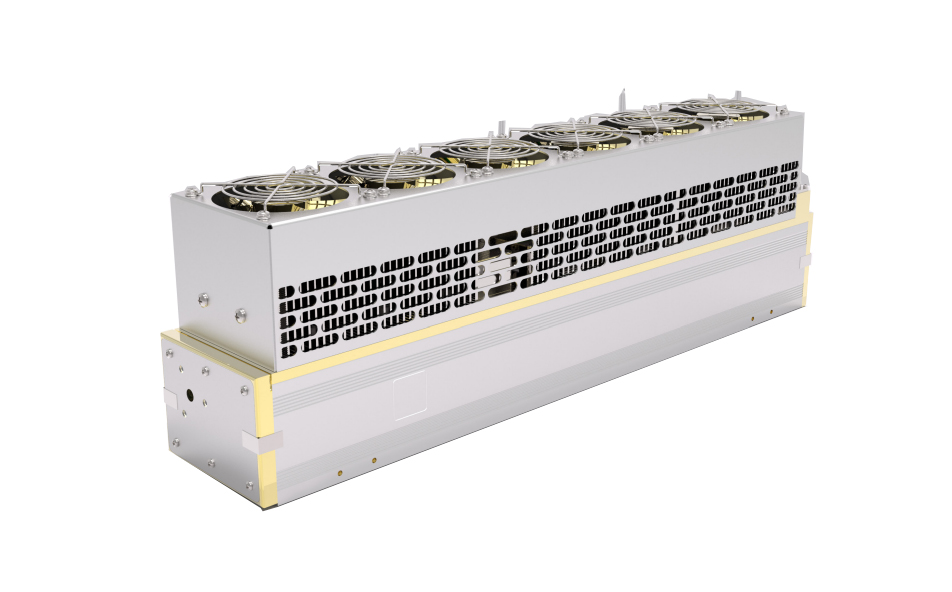

产品详细描述：稳定型激光器(S系列)- L3S、L4S、L5S、MeritS、AL20S、AL30S、AL50S

特点：采用特殊材料做成稳腔结构，并通过控制散热风扇或循环水的温度来达到控制二氧化碳激光器本体温度，可以稳定输出所需要的谱线，功率稳定度可优于±2%。加Line Tracker后，功率稳定度可优于±1%，瞬时线宽小于100kHz，5分钟内谱线稳定度小于20MHz。连续（CW）输出功率400mW~50W。
应用：适合对功率密度稳定度要求较高和峰值功率较高的工业应用，以及频谱仪校准、气体探测，包括SF6气体泄露等。

规格书 尺寸图 使用说明书

产品参数：

产品型号	L3S	L4S	L5S	MeritS	AL20S	AL30S	AL50S
平均功率	400mwatt	1watt	5watt	8watt	20watt	30watt	50watt
M2	＜1.1	＜1.1	＜1.1	＜1.1	＜1.1	＜1.1	＜1.2
光腰直径	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm	2.4mm
光腰位置	输出镜	输出镜	输出镜	输出镜	输出镜	输出镜	输出镜
全角发散角	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad	5.5mrad
功率稳定性	±2%	±2%	±2%	±2%	±2%	±2%	±2%
波长(μm)	10.3~10.8	10.3~10.8	10.3~10.8	10.3~10.8	10.5~10.7	10.5~10.7	10.5~10.7
上升时间(μs)	200	200	200	200	200	100	100
下降时间(μs)	200	200	200	200	200	100	100
电压	12VDC	12VDC	28VDC	28VDC	28VDC	36VDC	28VDC
电流	4Amp	4Amp	7Amp	7Amp	14Amp	15Amp	28Amp
冷却方式	强制风冷	强制风冷/水冷	强制水冷	强制风冷/水冷	风冷/水冷	风冷/水冷	水冷
工作温度	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃	5-40℃
光管尺寸(mm) 长×宽×高	190.5x114.3x63.5	317.5x114.3x63.5	317.5x63.5x58.4	364.7x116x108.2 (风冷) 364.7x72.1x108.2 (水冷)	529.3x100x159	529.3x100x159 (风冷)	732.5x100.1x141 (水冷)
电源尺寸(mm)长×宽×高	170x51x60	170x51x60		243.9x68.6x86.4 (风冷) 243.9x68.6x59.2 (水冷)	243.9x145x86.4	243.9x145x86.4
可选项	* L3及L4光管尺寸不包含散热片、水冷管或散热风扇等体积 * AL30S有特殊波长9.3μm、10.3μm可选 * MeritS，AL20S及AL30S有超脉冲及双功能型号可选 * 线偏振输出对应型号L3SL,L4SL,L5SL,MeritSL，偏振方向：水平 * S型可配置LineTracker,功率稳定度可提升到±1% * 线偏振、Line Tracker、特殊波长、Piezo等
