精密应用

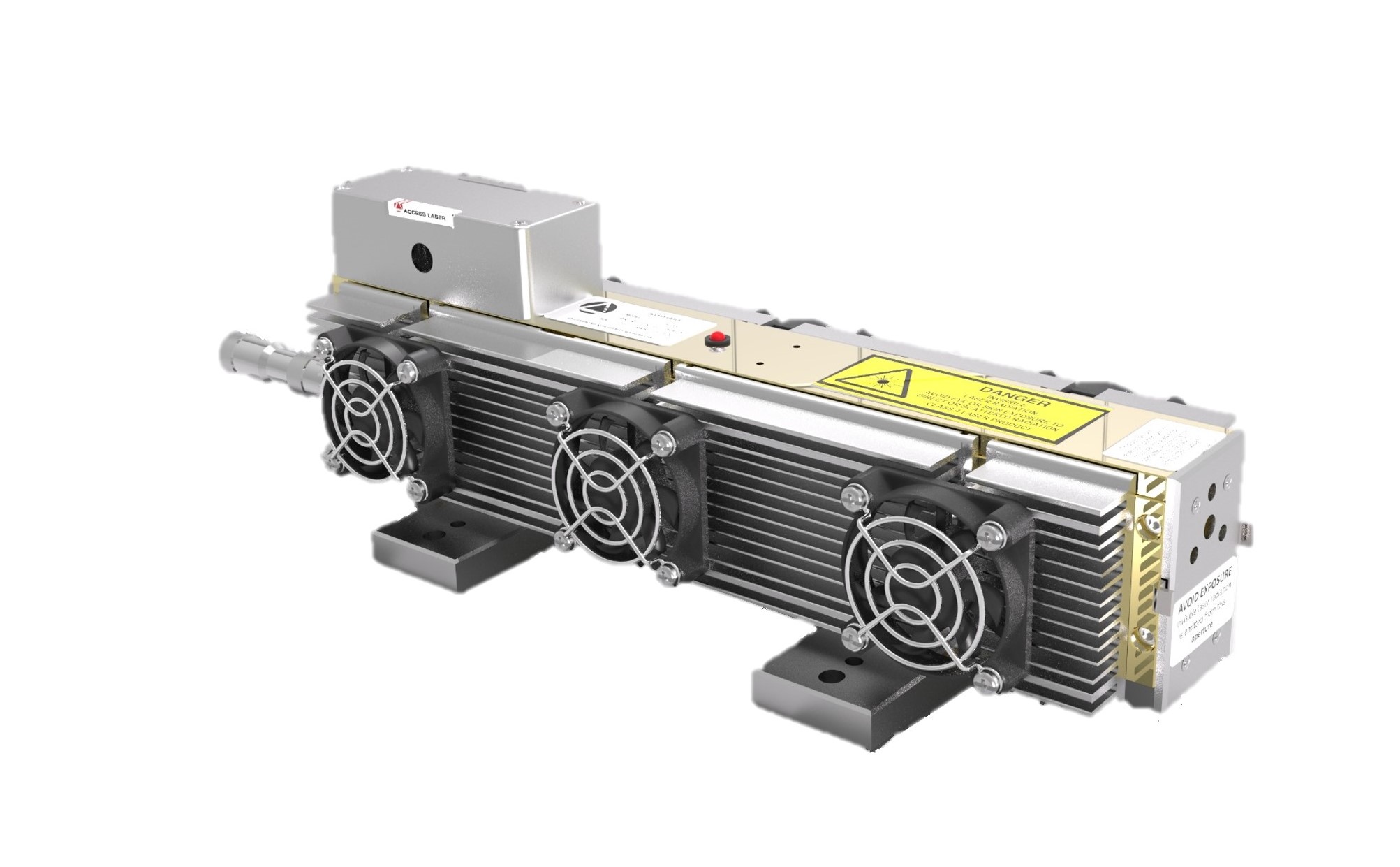

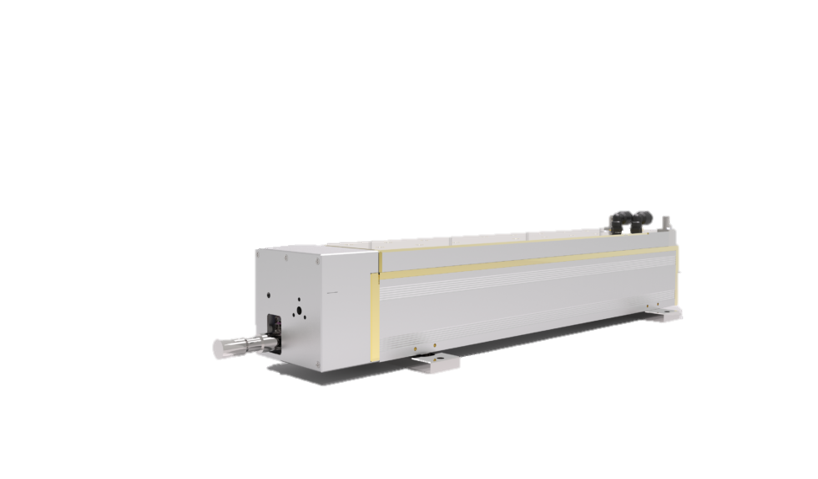

光栅可调型CO2激光器

发布时间:2016-11-30 17:22:05 点击量:

产品描述:光栅可调型CO2激光器(G系列)L4G、L5G、MeritG、L20G、AL30G、L50G

特点:通过可调的光栅角度过滤掉所有非选定谱线,可调谐的光谱范围更广,达9.2-10.7微米,调谐规律性极强,且谱线相当丰富,可达60条谱线以上。连续(CW)输出功率200mW~18W。
应用:适合对谱线数量和范围要求较高的材料分析、制造红外干涉测量仪、气体探测等领域。

规格书                   尺寸图                  使用说明书



产品参数:



产品型号

L4G

L5G

MeritG

AL20G

AL30G

L50G

平均功率

200mwatt(最强谱线)

1watt(最强谱线)

2watt(最强谱线)

8watt(最强谱线)

12 watt(最强谱线)

18watt(最强谱线)

可调谱线

30

40

50

55

50

60

M2

1.2

1.2

1.2

1.2

1.2

1.2

光腰直径

2.4mm

2.4mm

2.4mm

2.4mm

2.4mm

2.4mm

光腰位置

输出镜

输出镜

输出镜

输出镜

输出镜

输出镜

全角发散角

5.5mrad

5.5mrad

5.5mrad

5.5mrad

5.5mrad

5.5mrad

功率稳定性

±10%

±5%

±5%

±5%

±5%

±5%

波长(μm)

9.2~10.8

9.2~10.8

9.2~10.8

9.2~10.8

9.3~10.7

9.2~10.8

上升时间(μs)

200

200

200

200

100

200

下降时间(μs)

200

200

200

200

100

200



12VDC

28VDC

28VDC

28VDC

36VDC

28VDC



4Amp

9Amp

9Amp

14Amp

16Amp

28Amp

冷却方式

强制风冷/水冷

强制水冷

强制风冷/水冷

水冷

风冷/水冷

水冷,±0.1C

工作温度

5-40

5-40

5-40

5-40

5-40

5-40

光管尺寸(mm)

××

317.5x76.2x63.5

355.6x63.5x88.9

410x72.1x108.2(水冷)

640.6x100.1x135.1

529.3x100x159

812.8x96.5x203.2

电源尺寸(mm)

××

145x51x64

243.9x68.6x59.2(水冷)

243.9×145×86.4

243.9x145x86.4

330x122x150

备注:

L4G光管尺寸不含散热片、水冷管或散热风扇等体积,所有型号尺寸不含千分尺

光栅自动调节以及超脉冲型可选,L4G无超脉冲型号

L4G谱线图:

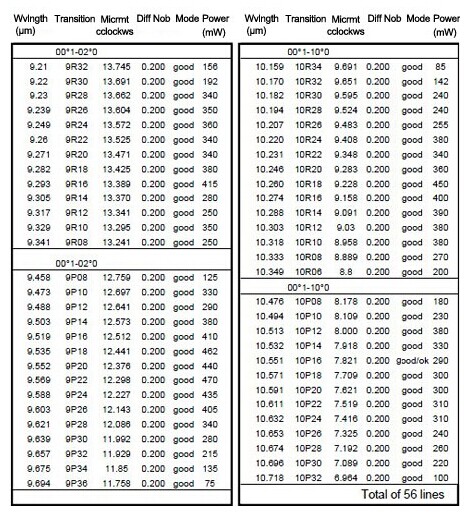

L4G谱线表(同位素13CO2)
